注塑模具冷卻通道（水路）設計
?? 發布日期：2025-11-05 ?? 發布（編輯）：中正通設計團隊
注塑成型時，模具溫度直接影響塑膠的填充效果和塑膠制品的最終質量，同時也決定了成型周期長短，對模具使用壽命至關重要。行業內常用的冷卻方法包括水冷卻、空氣冷卻和油冷卻等，其中水冷卻因冷卻效率高、成本低成為主流選擇。
冷卻通道設計核心價值
合理的冷卻通道設計可使模具溫度分布均勻，降低產品翹曲、縮水等缺陷率，縮短30%以上的成型周期，同時延長模具使用壽命15%-20%。
冷卻通道設計基本原則
- 內模盡可能完全均勻冷卻，熱流道附近需要單獨設置冷卻水路，確保溫度平衡
- 運水距離膠位至少7mm，距離螺絲、頂針邊緣至少要4mm，避免結構干涉
- 運水距離模面至少要2倍水道直徑或19mm，保證冷卻效果的同時不影響模具強度
- 允許的冷卻水直徑為6mm/8mm/10mm/12mm/14mm，小于6mm需雙方商定（客戶指定除外）
核心設計要點與參數
模具水路3D演示
展示冷卻水路在模具內的實際排布方式，直觀體現均勻冷卻的設計思路。

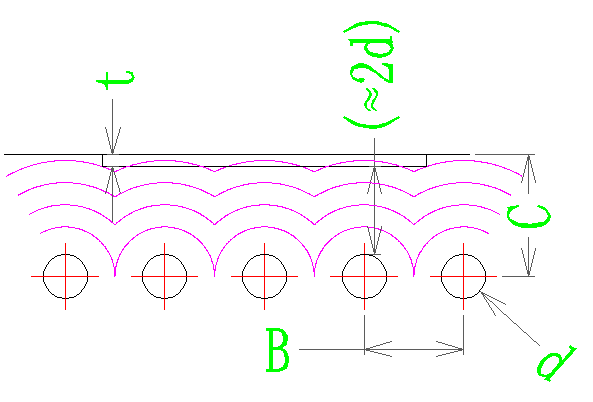

水路排布設計
標準化的水路排布示意圖，明確各水路的位置、間距和走向規范。

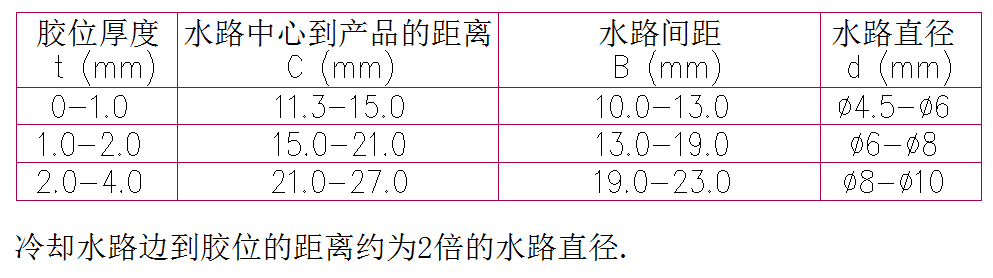

排布設計參數
詳細標注水路直徑、間距、深度等核心參數，為設計提供量化依據。

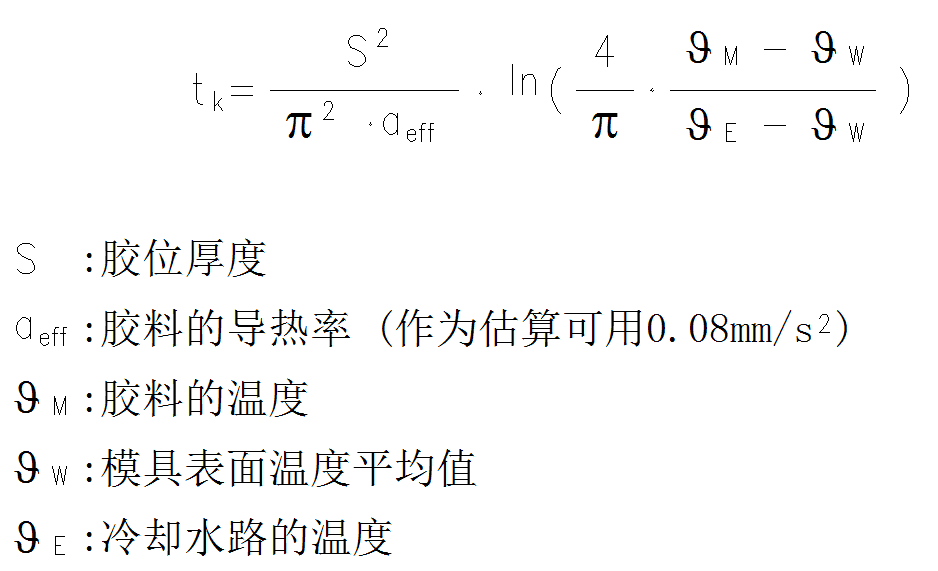

冷卻時間估算
冷卻時間計算公式及應用示例，可精準測算成型周期，優化生產效率。
專業說明
以上資料來源于行業標準及實踐總結，由中正通模具設計工作室 - 蘇州昆山專業模具設計服務整理發布，專注注塑模具冷卻系統、水路設計等專業服務，確保您的模具項目冷卻方案科學合理。
