本案例為日資企業定制的出口模具2D組立圖設計服務，涵蓋總圖、平面圖、側視圖、滑塊側視圖等全維度圖紙制作，同時完成球標精準標注與零件目錄中英文對照。
完整呈現模具整體結構布局，包含所有核心部件的位置關系和尺寸標注，符合日本MISUMI標準的圖紙規范要求。

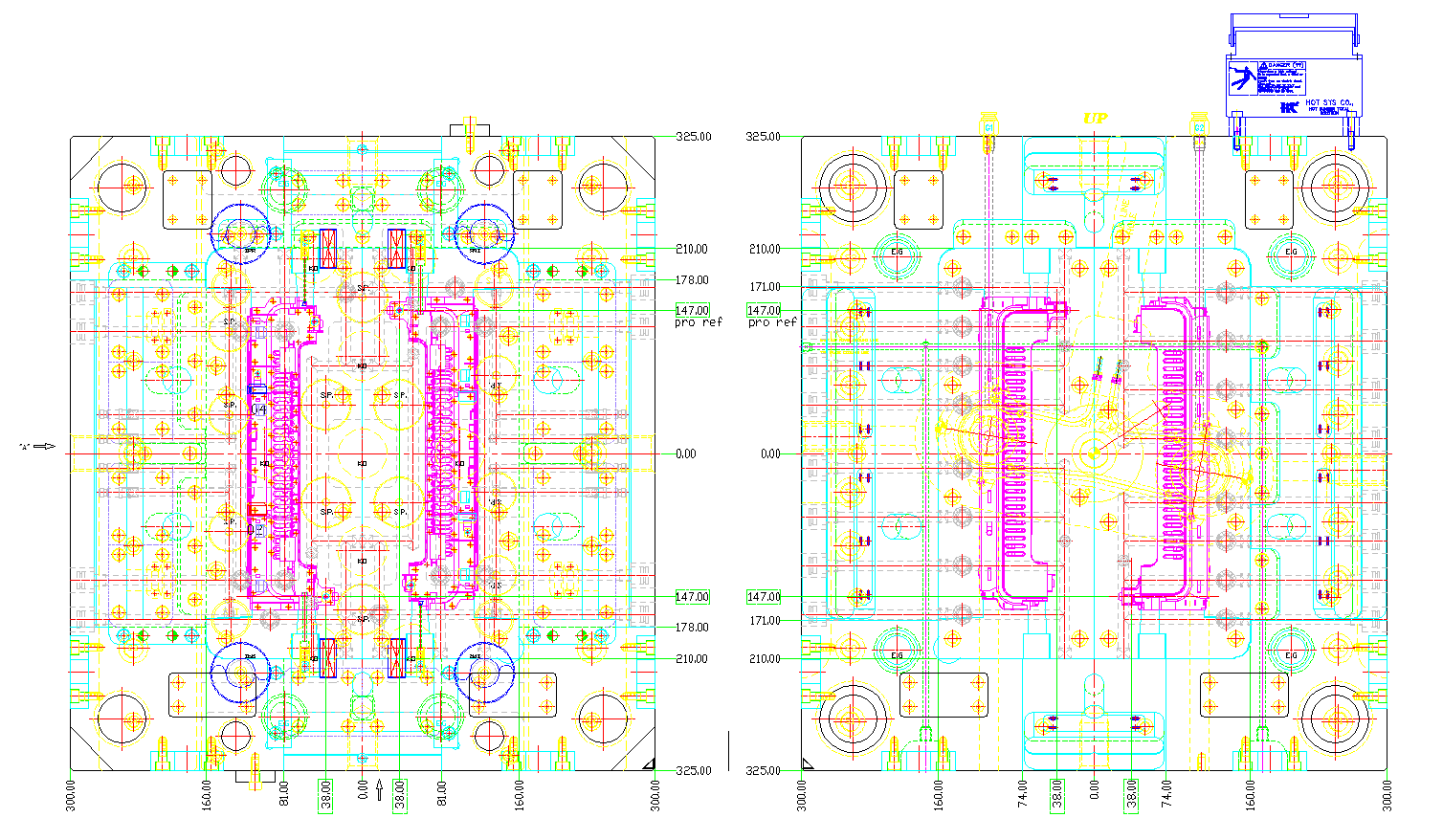

展示模具平面視角的詳細結構，重點呈現球標精準標注效果，確保每個零件編號清晰可辨。

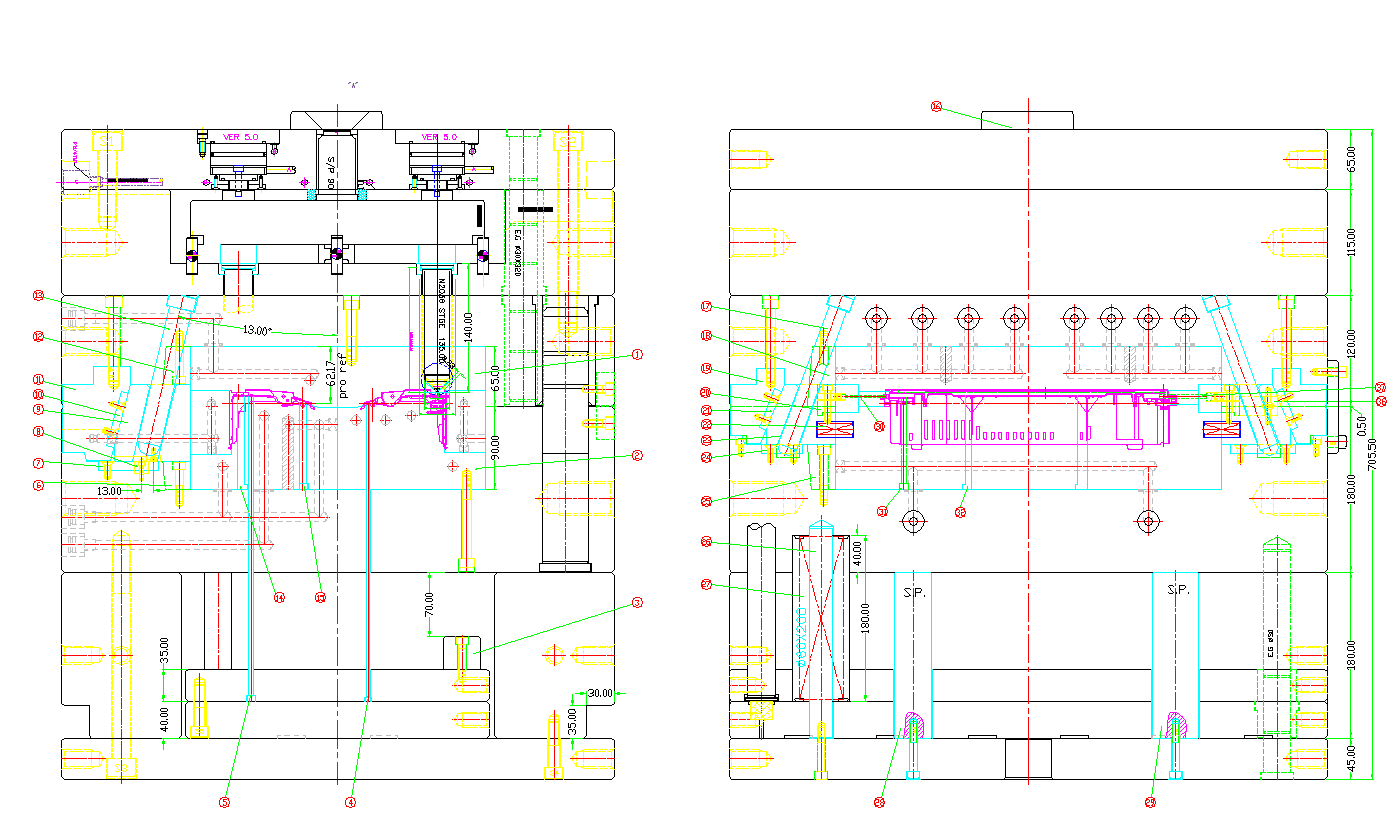

詳細展示模具側視角度的結構設計，包括滑塊、頂出系統等關鍵部件的尺寸和裝配關系。

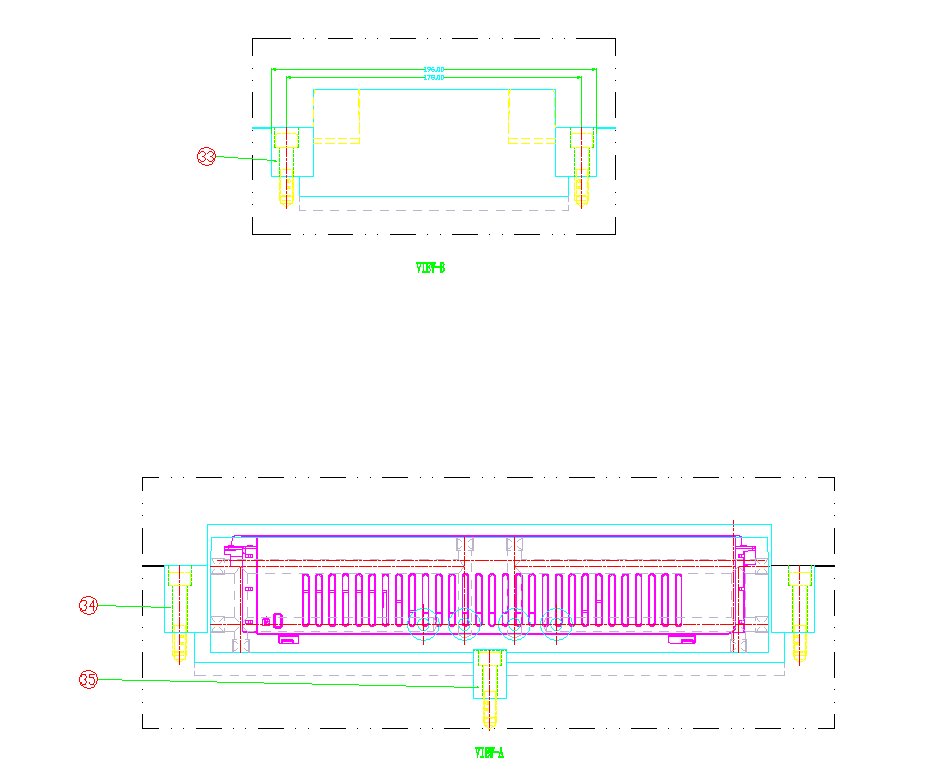

清晰呈現滑塊機構的詳細設計，包含精準的結構標注，滿足日資企業的高精度加工要求。

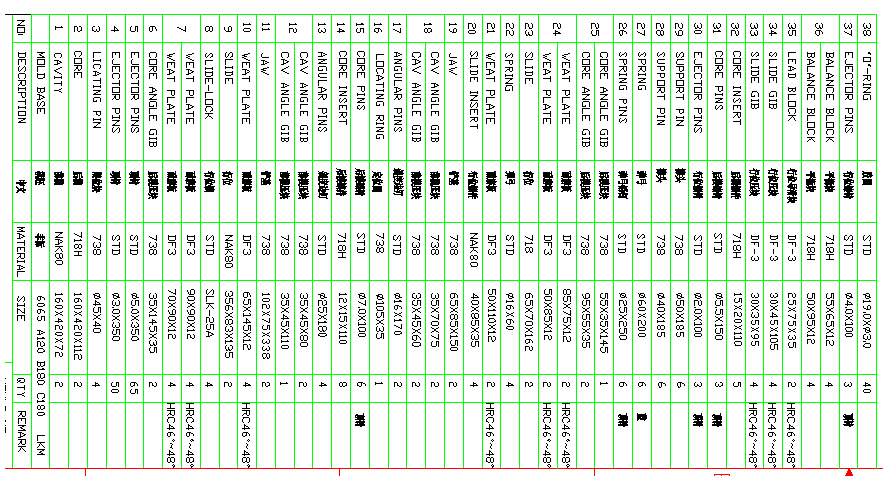

完整的零件目錄中英文雙語對照表格，確保海外生產溝通無障礙，符合日資企業出口標準。
本模具設計嚴格遵守以下日本模具設計標準：
本2D組立圖設計服務適用于：汽車零部件模具、家電模具、電子器件模具等日資企業出口模具項目，尤其適合對圖紙規范性和精準度要求高的出口模具。
如果您正在尋找專業的出口模具2D組立圖設計支持，蘇州中正通模具設計團隊擁有10年以上日資企業服務經驗，精通MISUMI等國際模具標準，可提供從圖紙?jiān)O(shè)計、球標標注到零件目錄制作的全流程服務。我們注重每一處圖紙細節，確保規范精準、生產順暢。
立即聯系我們，獲取免費技術咨詢與方案報價！
