香蕉（牛角）進膠以其獨特的優點正得到越來越多的應用，但在試模中也經常能看見因結構參數不合理而出現諸多不良問題。以下是對大中型模具香蕉（牛角）進膠結構設計的總結。
| 一、香蕉（牛角）進膠使用優點： | 二、香蕉（牛角）進膠日常使用中常見不良現象： |
|
1、自動剪水口 2、進膠點隱蔽 3、可在PL面的同一高度上進膠 |
1、水口頂不斷 2、斷口難看 3、進膠點的外觀面有沖紋 4、水口頂出反彈撞花產品 |

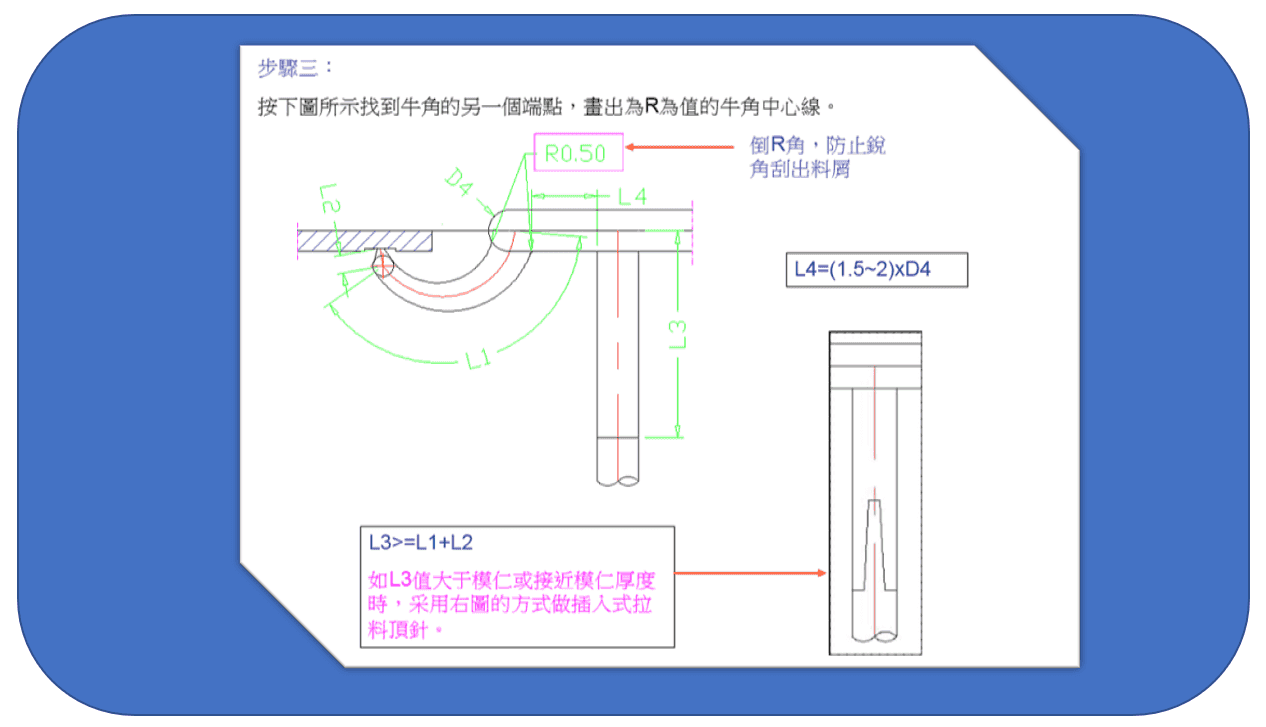

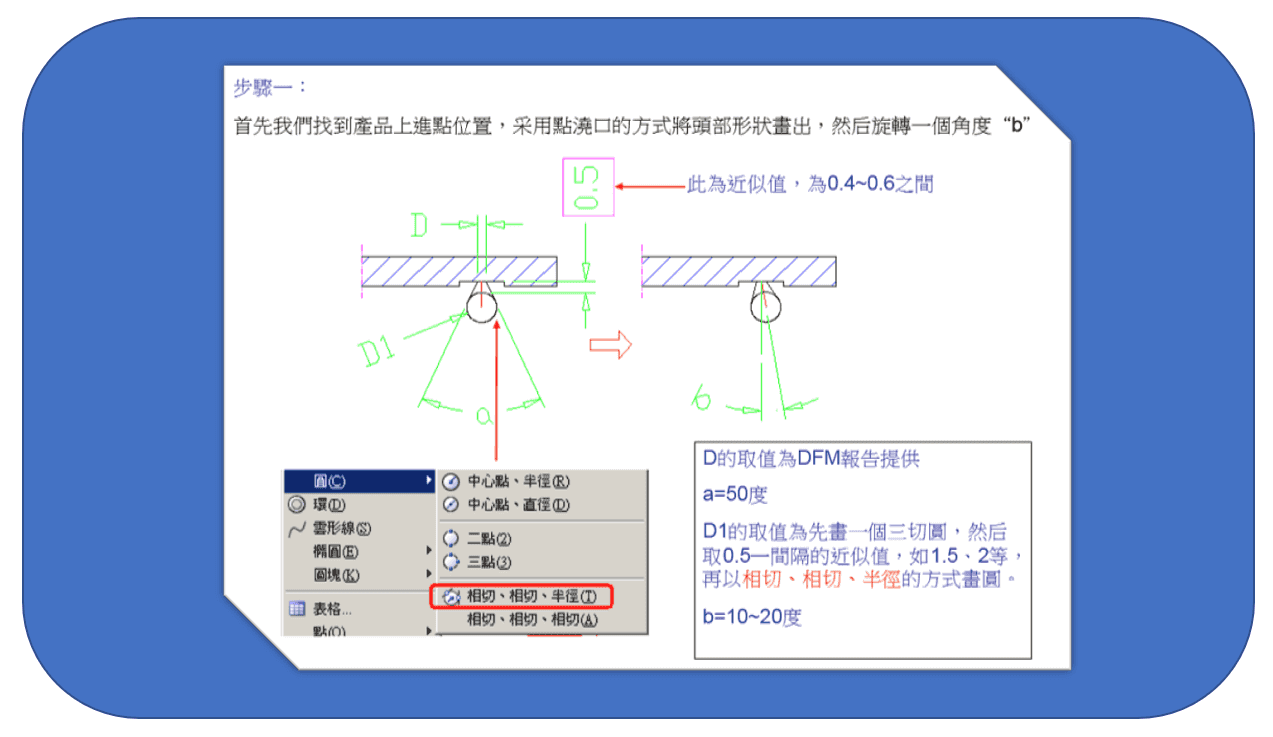

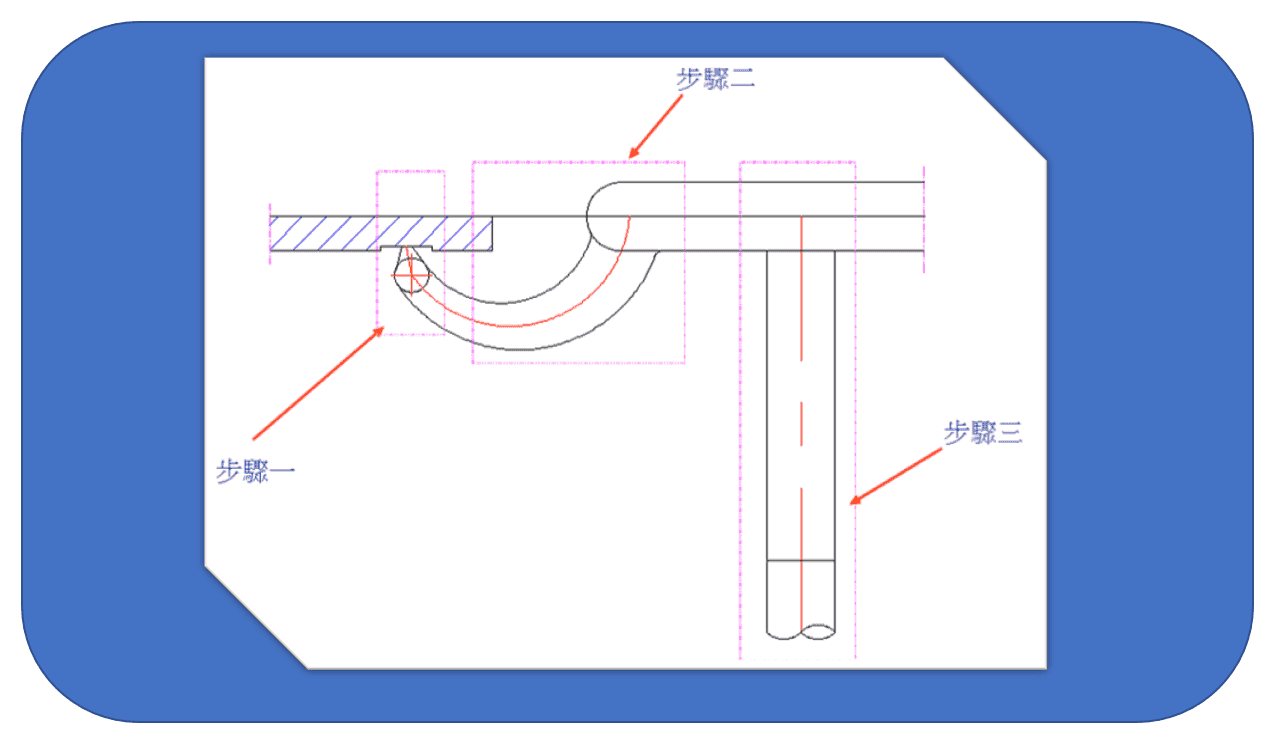

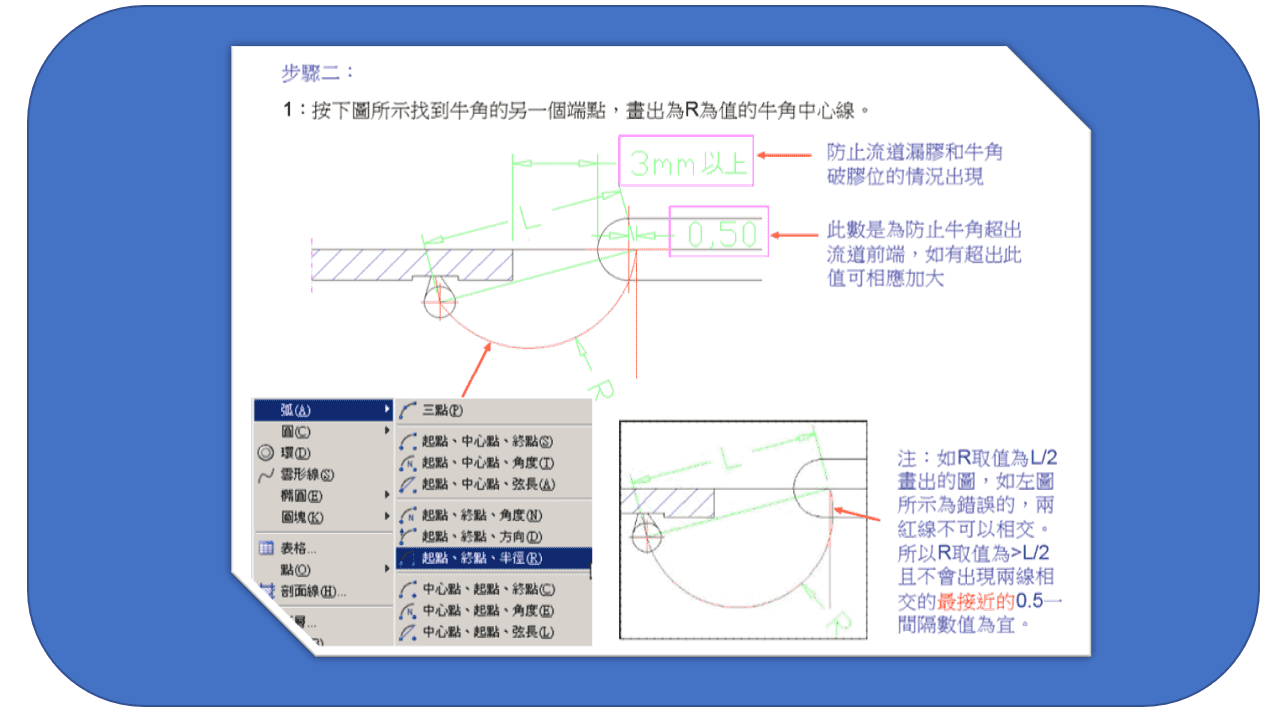

三、香蕉（牛角）進膠的結構參數（以下介紹使用CAD軟件手工畫進膠點的方法）
四、香蕉（牛角）我們蘇州模具設計工作室對進膠的結構總結設計注意事項如下：

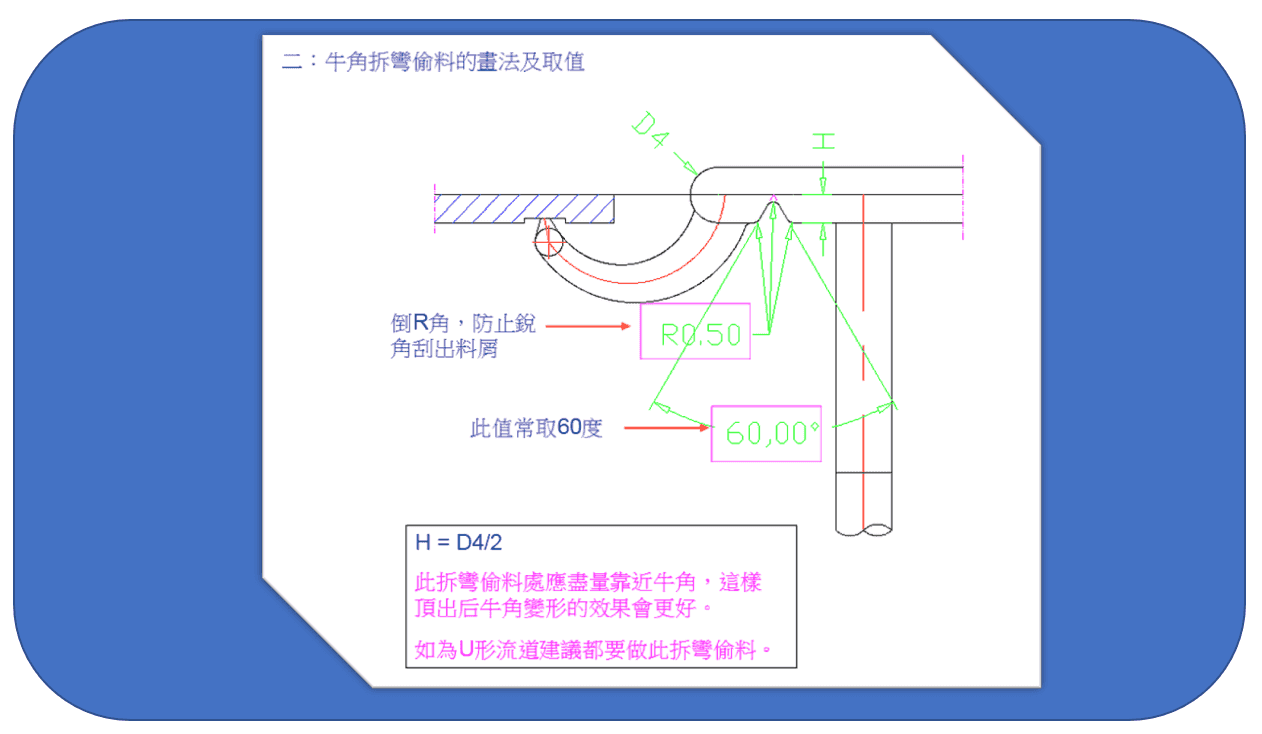

1、香蕉（牛角）進膠的頂出部分需設置“彈折”結構，以使香蕉流道受力優良，頂出順暢。
2、如需進一步改良進膠的的斷口，及降低香蕉流道頂出時彈打產品的可能性，或痕跡，可在香蕉流道的頂針底下設置3-5mm的延時結構。
