模具的模架一般采用標準模架和標準配件，這對縮短制造周期、降低制造成本是非常有利的。在國內大部分公司及廠家采用的標準模架有 富得巴、 龍記等。 但實際生產中，往往根據模具的價格、結構以及模架加工的復雜程度來決定。
圖1：模具整體3D結構示意圖
遇到特殊情況或者客戶指定要求時，可以對模架的部分形狀、尺寸和材料做出更改，也可以完全重新設計模架，這種情況下，訂購模架時，需向模架供應商提供詳細模架圖，并注明所訂購模架與標準模架不同之處。
模具的大小主要取決于塑料制品的大小和結構，在保證足夠強度的前提下，結構越緊湊越好。根據產品的外形尺寸（平面投影面積與高度）以及側向分型滑塊等結構，可以確定內模模仁的外形尺寸，確定好內模模仁大小后，即可確定模架尺寸。 蘇州模具設計在實際生產中，均遵循這一科學選型原則。
普通塑料制品模具模架與內模模仁大小的選擇，可參考下面的數據：

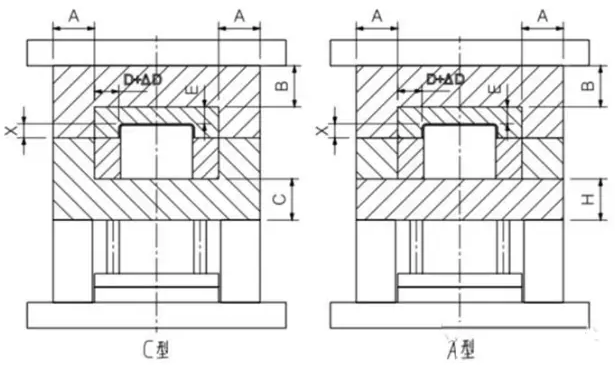

圖2：模架與內模模仁尺寸選型示意圖（A型/C型）
A：內模模仁側邊到模板側邊的距離
B：定模內模模仁底部到定模板底面的距離
C：動模內模模仁底部到動模板底面的距離
D：產品到內模模仁側邊的距離
E：產品最高點到內模模仁底部的距離
H：動模承板的厚度（當模架為A型時）
X：產品高度
| 產品投影面積S(mm²) | A | B | C | H | D | E |
|---|---|---|---|---|---|---|
| 100-900 | 40 | 20 | 30 | 40-45 | 20-24 | 30-40 |
| 900-2500 | 45-50 | 24-30 | 40-50 | 40-50 | 24-28 | 24-30 |
| 2500-6400 | 50-55 | 30-36 | 50-65 | 50-65 | 28-32 | 30-36 |
| 6400-14400 | 55-65 | 65-80 | 65-80 | — | 32-36 | — |
| 14400-25600 | — | — | — | — | 36-42 | 36-42 |
| 25600-40000 | 65-75 | 42-48 | 80-95 | 80-95 | 36-40 | 42-48 |
以上數據，僅作為一般性結構塑料制品模架參考，對于特殊的塑料制品，應注意以下幾點：
方鐵的高度應保證足夠的頂出行程，然后留出5-10mm余量，避免頂針固定板撞到動模板或動模承板。
選定模架后，必須校核整體結構是否匹配注塑機，包括外形尺寸、厚度、開模行程、頂出方式與頂出行程等。
內模模仁材料需具備硬度、耐磨性、強度韌性及耐腐蝕性四大特性，選材主要根據產品批量與塑料類型決定。蘇州模具設計在材料選型上擁有成熟的行業標準。
在蘇州模具設計實際應用中，模架與內模模仁的正確選取直接決定模具壽命、生產成本與交付周期。中正通模具設計擁有多年行業經驗，可根據產品結構提供模架選型、模仁尺寸計算、材料選用、結構校核等專業技術支持，服務覆蓋昆山、太倉、常熟等蘇州周邊地區。
